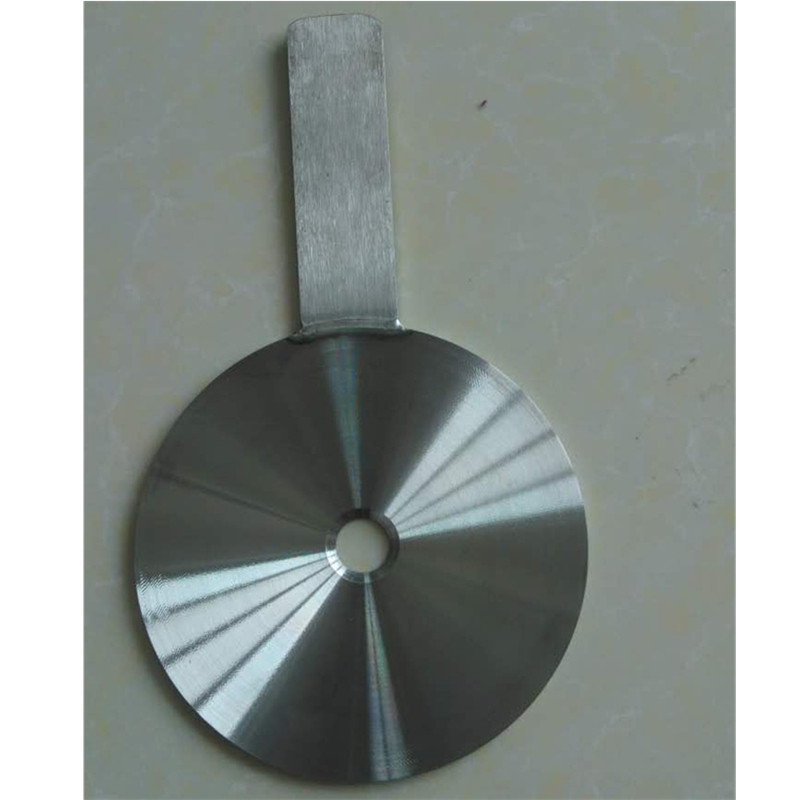

限流孔板：一與介質特性有關，二停泵檢修時可方便出口管內積液通過副線(限流板)回流排放，三為了工藝處理方便;圖一四屬一類、二三屬一類;因沒有提供具體介質特性及全部流程僅作上述說明，供參考!具體有以下幾種作用：

　　1、作為穩壓的給水旁路來用，因為節流孔板的通徑是經過計算的，計算依據就是用水量的均衡點，所以在運行過程中供水量會(huì )很平穩;


                                                               XLKB限流孔板在水泵安裝作用

　　2、保護泵本體及管路系統不受啟動時的沖擊，尤其是節流孔板的回路接在泵的水源上的(樓主上傳的圖不包括該項);

　　3、保護出口主閥門，因為出口閥門不是專門的調節閥，運行過程中為保護驅動電機的電流而成半開狀態，這樣對閥門的損傷時很?chē)乐氐?，有了節流孔板就不一樣了，出口閥門可以關閉，通過節流孔板供水，也不會(huì )因泵打不出水而發熱、汽蝕，這是一個很好的辦法，所以在很多行業、系統中都得到廣泛的應用。

　　4、保證用水點能夠一直有水供應;

　　這幾種孔板都是用于逆流，控制流量防止葉輪翻轉，還曾見過一種孔板裝在出口總線上，限制機泵最大流量。
