勻速管流量計運用廣泛可以測量干燥氣體，潮濕氣體，液體或蒸汽的介質，不受介電常數限制。由于沒有活動部件，幾乎無壓力損失，安裝維修方便，運行成本極低。

　　工作原理：

　　勻速管流量計是一種差壓式流量計，其工作原理是當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空，并在探頭的兩側出現旋渦。實際上相當于兩根側面開孔的管子，其開孔迎向流速的可以感受流體的動壓和靜壓，而背向流速開孔的則感受靜壓，兩管壓力差的平方和流速(流量)成正比。其經過轉化后為流量信號。

　　詳細資料：

　　勻速管流量計是勻速管流量計的一種，屬于插入式的差壓式流量計。該傳感器通過探頭(或探針)取壓，探頭前后有兩排不均勻分布的若干個引壓孔(取壓管直徑約Φ20，取壓孔低壓孔徑Φ8)。通過兩排引壓孔將管道從上到下(從左到右)的不同壓力(流速)平均后形成了差壓，進而可以計算出質量流量或體積流量。勻速管流量計運用廣泛可以測量干燥氣體，潮濕氣體，液體或蒸汽的介質，不受介電常數限制。由于沒有活動部件，幾乎無壓力損失，安裝維修方便，運行成本極低。

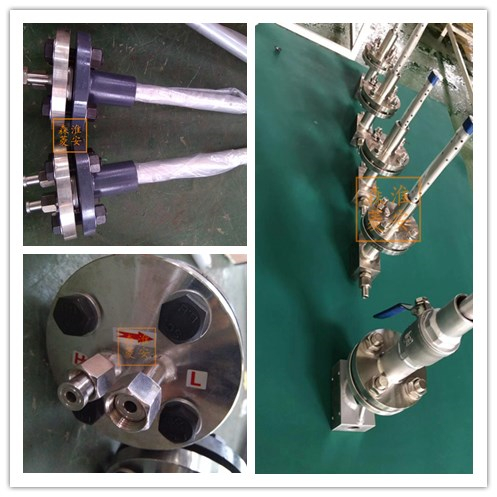

                                                                                    插入式勻速管流量計實物圖

　　結構組成：

　　勻速管流量計是由檢測桿、取壓口和導桿組成，它橫穿管道內部與管軸垂直，在測桿的迎流面上設有多個測壓孔測量總的壓力平均值，在其背、側流面有測量靜壓測壓孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道的流量。勻速管流量計是基于皮托管測速原理上發展起來的，它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。

　　1、探頭截面形狀：威力巴為子彈頭形，德?tīng)査蜑轭惲庑?，類菱形截在能使高、低區的分界更明顯。

　　2、探頭桿取壓孔的位置：威力巴的全壓孔在桿前端，靜壓孔在桿兩側壁;勻速管流量計的全壓孔也在桿前端，但靜壓孔卻在桿的后端，測量背壓力(負壓)。

　　因此，在相同管徑和流速條件下，德?tīng)査吞筋^產生的差壓，較威力巴探頭的要大一些，約大20%—40%。這是勻速管流量計的顯著優點。

　　特點：

　　1、差壓信號穩定，測量精度高，防堵設計;

　　2、一體化雙腔結構，強度高，適用高溫高壓的場合;

　　3、應用范圍廣泛，適應各種尺寸的圓管和方管;

　　4、壓損小、能耗低，免維護;

　　5、探頭截面對稱，可以實現雙向流量測量;

　　6、適合超小或者超大口徑管道流量測量;

　　7、適合高溫高壓的工況下使用。

　　技術參數：

　　1.通徑范圍：DN20～DN2000;(更大口徑需要與廠家提前溝通生產)

　　2.壓力范圍：通常0～25MPa,特殊40MPa;

　　3.溫度范圍: 通常-50～450℃,特殊700℃;

　　4.量 程 比: 30：1雙向流;

　　5.流速范圍: 氣體≥2～160m/s 液體≥0.1～25m/s 蒸汽≥9m/s;

　　6.測量精度:±0.5%;

　　7.重 復 性: ±0.1%;

　　8.安裝方式:螺紋連接式、法蘭連接式、管段式。

　　9.探桿材質：321、304、316不銹鋼;蒙乃爾等(根據被測介質要求)

      在線安裝拆卸：

　　巴流量計由一次測量傳感元件，差壓變送器及流量積算部分組成。對于部分無法停產安裝的測點和含有雜質的介質可選用在線安裝拆卸型德?tīng)査汀Ｔ诰€安裝拆卸型德?tīng)査涂稍诓煌．a(chǎn)的情況下安裝或檢修探頭，特別適用于無法停產安裝的測點或介質很臟需定期檢修的測點。它備有單桿驅動型和應用在高壓的雙桿驅動型。特點：可以在不停產的情況下進行安裝、拆卸、檢修、清洗。適用條件：通常用于低壓空氣、水、煤氣、蒸汽等介質。注意：在線安裝或拆卸時要滿足t≤120℃ P≤2.5MPa

　　選型須知

　　I ,請?zhí)峁┕艿莱叽?、壁厚、材質要求。

　　2,請?zhí)峁┝黧w狀況，如名稱，最大最小常用溫度，最大最小常用工作壓力，最大最小常用流量，如果是氣體.還需提供是在工作狀態下或200C, 101.325KPa標準狀態下，介質組分等).密度.粘度等。

　　3、選擇防腐型時.應注明被測腐蝕性介質和濃度百分比等。

        4、用戶在訂貨時需提供所測介質、介質溫度、使用壓力、儀表口徑、流量大小、介質粘度、現場工況條件等。

　　主要特性：

　　1、可測多種介質

　　勻速管流量計適用于測量蒸汽、液體、空氣、煤氣等介質管速，尤其適合大口徑風管風速測量，具有原理可靠，結構簡單、成本低廉等特點，是工業鍋爐燃?xì)馀欧旁诰€監測系統理想的流量檢測配套儀表。

　　2、可選在線安裝插拔、清洗、反吹裝置

　　勻速管流量計對于部分無法停產安裝的測點可以不停產選用在線插拔裝置進行在線安裝;對含雜質過多或臟污介質，為防止取壓孔堵塞，也可以選用在線插拔裝置進行定期清理或用在線反吹裝置進行反吹，以保證測量長期準確可靠。

　　3、中心取壓，本質防堵

　　勻速管流量計傳感器位于管線中心取壓，本質防堵，選配帶清灰棒配置的實現在線自動清灰，防堵效果更佳。

　　4、安裝費用低，基本免維護

　　勻速管流量計插入式安裝方式，安裝簡單，加上傳感器頂端獨特的耐磨涂層，傳感器形狀可長期保持不變，因而長期穩定性好。勻速管流量計是檢測桿、取壓口組成，它橫穿管道內部與管軸垂直，在檢測桿迎流面上設有多個總壓檢測孔，在檢測桿背流面上設有多個靜壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道流量。

　　均速管+三閥組+溫壓補償+變送器，組成一體化結構，使用方便，無流量系數飄移，長期穩定。蜂窩狀六邊形穩定結構，產生的是獨有的流束分布形狀，保證了低壓信號的穩定，產生的差壓高于同類產品，提高了量程比。提供直觀的共振驗算，確保長期穩定運行，壓損小能耗低，節能效果顯著適用于方形或矩形管道，對于同類產品在測量臟污介質時不可避免的堵塞問題，有在線可拔出型或提供手動和自動吹掃方案及裝置，實現不停產維護。

          　以上只是產品信息的簡單介紹，如果您想更詳細的了解該產品，可以點擊在線咨詢索要詳細資料，我們會真誠的解答每位客戶的問題。
