作為限流孔板廠家，經常會遇到很多客戶打電話咨詢限流孔板怎么安裝呀，有沒有限流孔板安裝圖作為參考，有沒有圖文結合的施工圖等問題。其實，客戶不懂也是正常的，為了解開客戶心里的疑惑，下面詳細介紹限流孔板安裝圖：

　　限流孔板安裝圖：

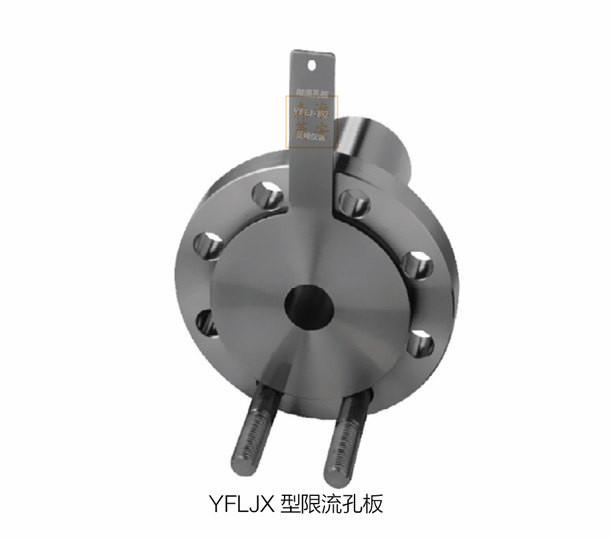

       限流孔板有孔板片，孔板片和鋼管組成，安裝過程中，應注意孔板的安裝方向，具體如圖所示。

                           YFLJX型限流孔板安裝方向示意圖

　　安裝要求：

　　1.在測量管中安裝孔板時，開孔周限于測量管軸線同軸，孔板上游側端面與管道軸線垂直，垂直度小于±1%。

　　2.孔板上游側的測量管長度為10D，下游側的長度為4D。

　　3.測量管長度之外的直管段內表面的粗糙度K/D小于或等于0.001。

　　4.測量管內必須滿足表面清潔，無凹陷和沉淀物，相對粗糙度K/D應少于或等于0.001。

　　平衡限流孔板安裝圖：標準節流裝置不適用于動流和臨界流的流量測量。節流裝置是人為地在介質流通的管道內造成節流，當被測介質流過節流裝置后，造成一個局部收縮，流束集中，流速增加，靜壓力降低，于是在節流件的上下游兩側產生一個靜壓力差。這個靜壓力差與流量之間呈一定的函數關系，流量愈大，所產生的靜壓力差愈大，因此通過測量差壓的方法，就可測得流量。

　　節流件前后的直管段必須是直的，安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。節流件前后要求一段足夠長的直管段，節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D(15D)。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合規定的最小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。

　　通過上述對限流孔板安裝圖的詳細介紹，希望對大家有幫助。安裝限流孔板一定要找正規的單位安裝，要是安裝限流孔板不正規會引起嚴重的后果。如果大家對這個問題還有其他的疑問，歡迎聯系森菱儀表。
